管网漏损检测与修复专题
1供水管网渗漏报警平台
技术简介

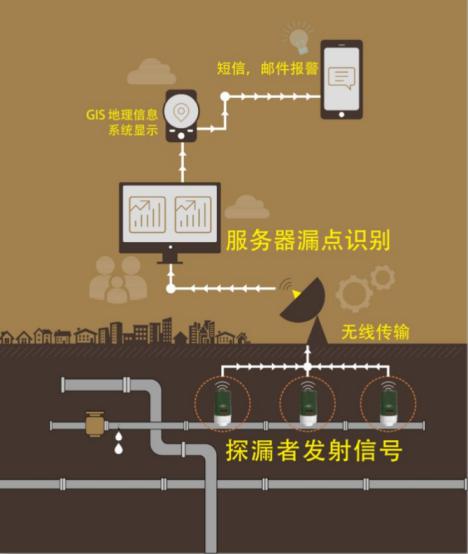

该平台通过安装在供水管网上的探漏仪采集管道振动数据，并将数据传输到分析平台，通过人工智能技术，分析管道漏损状态，发现异常自动报警，同时通过终端设备进行可视化呈现。具备低成本、自供电、无人值守、数据无线自动远距离传输等特点。适用于用水人口基数大、用水量高、地下管网长度较长的封闭的大型的园区或独立用水计量区域。
主要性能指标
1.硬件指标：可探测范围0～150m；地下-15～70℃能正常工作；探漏仪传感灵敏度不低于1400pc/（m/s2）。
2.软件指标：管网漏水报警；漏点记录，展示漏点出现时间、地点、漏损情况及修复情况。
技术特色
1.适用范围：适用于用水人口基数大、用水量高、地下管网长度较长的封闭的大型的园区或独立用水计量区域。
2.技术特点：克服人工探漏弊端，实现地下供水管网“无人值守”，智能高效率探漏；人工智能大数据技术，实时漏损报警，漏损探测精准度高；GIS平台，可视化地下管网漏损系统，管理更便捷。
3.应用成本：典型规模下的单价10万元/km，典型规模约10km；运行费用约1.8万元。
典型案例

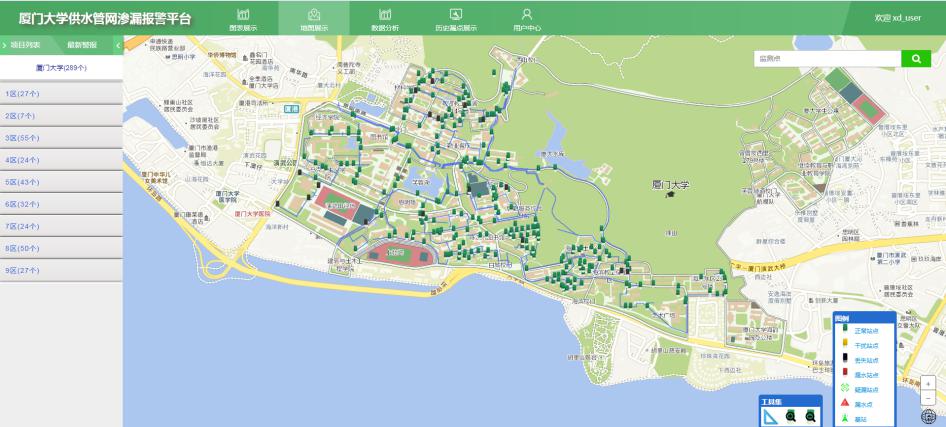

案例1：厦门大学项目。实施地点：厦门大学思明校区；区域特点：管网建成时间较长，历史漏损率高；实施内容及规模：2015年开建，在厦门大学思明校区地下供水管网上布局安装289个智能探漏仪，共检测管网长度19.7公里，建成学校供水管网渗漏报警平台。实施成效：截至目前，平台监测并经确认的漏水点81个，年节水超过50万吨。

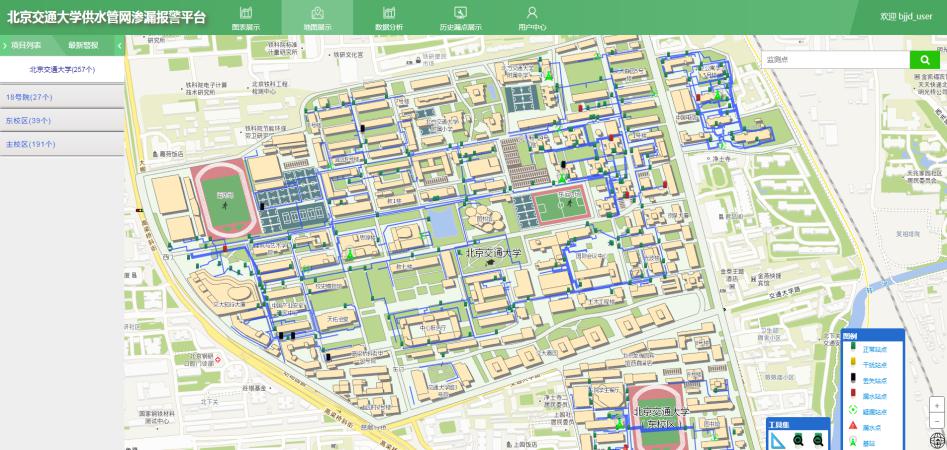

案例2：北京交通大学项目。实施地点：北京交通大学校园；区域特点：管网建成时间较长，历史漏损率高；实施内容及规模：2016年开建，分3期，共监测地下供水管网长度21.9公里，监测点位布局管网探漏仪257个，自组LoRa通讯基站6套，基本实现了校园供水管网监测的全覆盖，建成校园供水管网渗漏报警平台。实施成效：共监测并确认的漏水点107个，累计节水量达150万吨。
推广应用情况
已在全国三十余家单位得到了应用，包括北京大学等一众高校以及地方三甲医院、国家武警部队等，广受好评。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号27）
持有单位：厦门矽创微电子科技有限公司

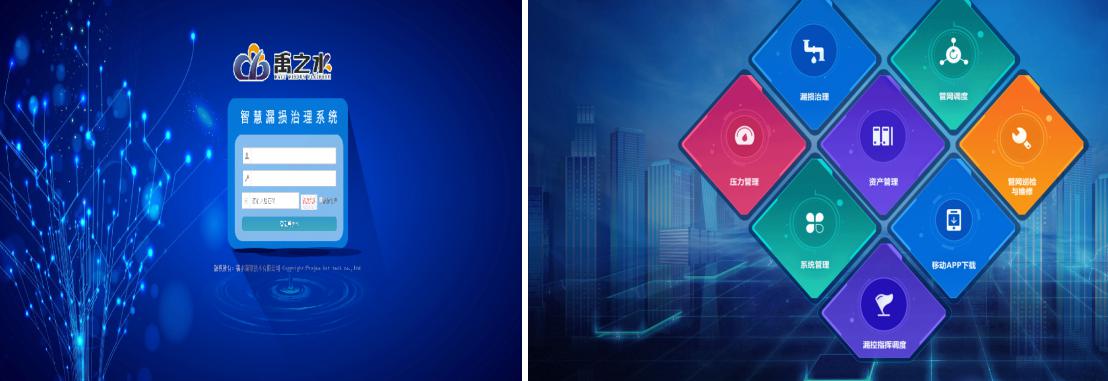

2供水管网漏损治理管理系统
技术简介

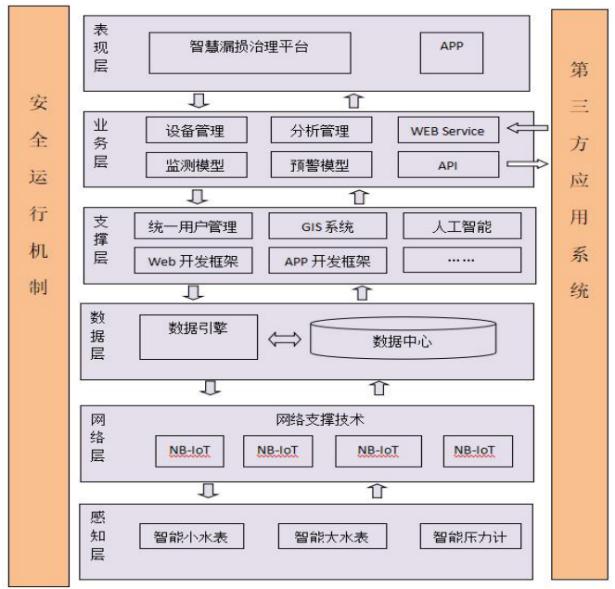

该管理系统基于NB-IoT技术与计数据的整合，通过对海量数据信息及时采集、分析与处理，建立了水务生产调度模型、管网GIS监测模型、管网压力监测模型、居民表后漏损监测模型、城市管网漏损监测模型、供水预测模型等水务监测算机信息技术，结合水务专业理论，打造了开放的具有自我模型优化能力的智慧漏损治理平台。通过平台，可以完成水务采集、异构数据、分散模型，起到预警、预测、及时治理等效果，实现精细和动态的管理，支持用户的整个生产、管理和服务流程。
主要性能指标
以某基准日均供水量21.09万m3为例，基准日均管网漏损率为37.64%，日均漏失水量为7.94万m3，售水价格1.7元/m3计算，项目预计到2020年管网漏损率控制在12%，项目节约水量6205万m3。
技术特色
1.适用范围：适用于城市管网漏损治理与管网节水管理领域。
2.技术特点：融合了窄带物联网（NB-IoT）技术，具有深覆盖、广链接、低功耗、免维护、架构优等特点，可以大面积、快速地建立管网检漏模型关键节点的监测设备的部署；智慧漏损治理平台软件工艺路线采用SOA架构（service-oriented architecture）进行建设，运用大数据技术及人工智能技术进行系统建设。
3.应用成本：运维成本低。
典型案例
案例1：福州市城市供水漏损治理合同节水管理项目。2016年10月，福水智联技术有限公司与福州市自来水有限公司签署“福州市城市供水漏损治理合同节水管理”合同，首期以老仓山区域为试点，边界范围为81.5平方公里，年供水量约为8000万立方米，合同目标到2020年将漏损治理试点区域的漏损率下降到12%，实现年均减少自来水漏损2000万立方米，年均经济收益3000多万元。
案例2：武汉黄陂凯迪水务有限公司前川营业所降低产销差率咨询服务项目。2017年与武汉黄陂凯迪水务有限公司前川营业所签订降低产销差率服务合同，治理区域边界范围为87.6平方公里，年供水量4000万吨，6.3万注册用户。预计到2020年底，实现年节约水量1400万吨，经济效益可达2800万元 。
推广应用情况
该技术已广泛应用于智慧水务领域，在福建、湖北、广西等地得到推广应用。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号28 ）
持有单位：福水智联技术有限公司/申迪物联网科技有限公司

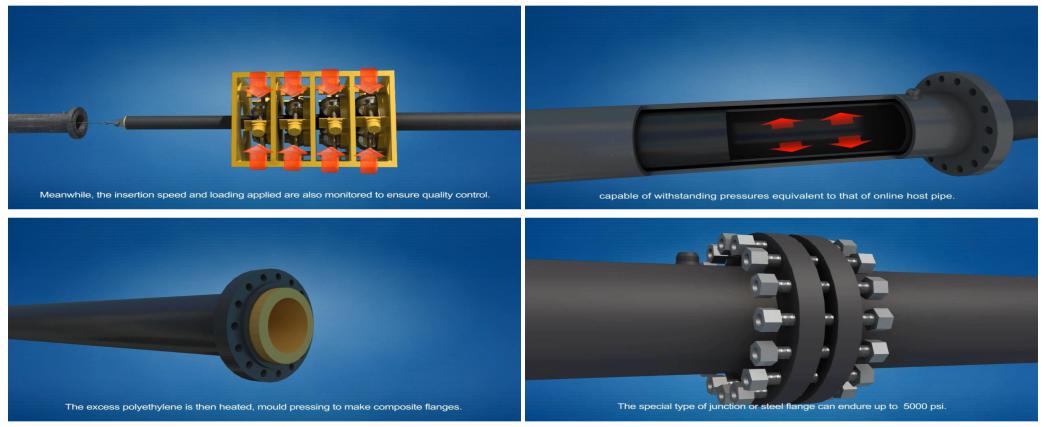

3等径压缩HDPE管穿插修复在线管道技术
技术简介

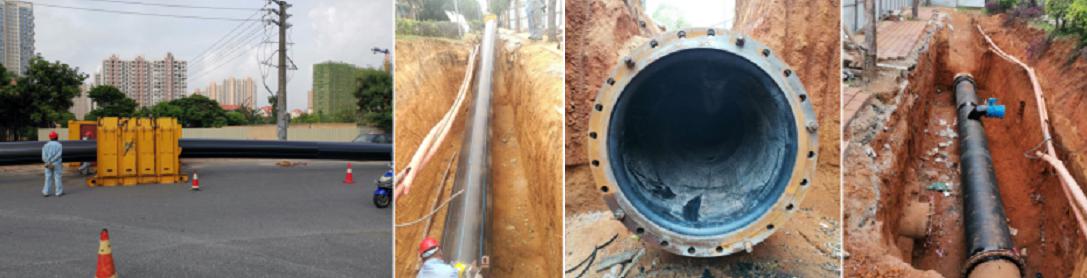

该技术将外径比主管道内径稍大的HDPE内衬管经过主动径向均匀逐级压缩，使其直径暂时减小，经牵引机拖入管道内，经过24h后内衬管自然恢复到原来的直径，衬管和主管道内壁过盈紧密贴合，形成“外钢内塑”的复合管道，达到管道整体结构性增强和内防腐的目的。
主要性能指标
1.综合性能指标是管道修复完成后的管线综合承压能力，这项指标需要现场测试，由现场监理、业主确认。
2.内衬修复后管道漏失率为0。
3.内衬材料满足饮用水卫生指标，使用寿命50年以上。
技术特色
1.适用范围：适用于DN80mm～DN1800mm的各类材质的城镇供水、排污管道。
2.技术特点：内衬材料为食品级无极性材料，减缓结垢速率，提升输水质量，避免管线对饮用水的二次污染；采用非开挖的方式，一次施工距离可达1500米以上，无需大面积开挖；管道采用等径缩径内衬修复后，管线水漏失率为零，并延长管道使用寿命。
3.应用成本：运维成本低。
典型案例
案例1：北海市主城区供水管网改造工程-银滩大道（浙江路至南海路）给水工程。该工程位于北海市银滩大道浙江路至南海路，位于城市的中心位置。建设DN800管道，全长5424m, 采用HDPE等径压缩高密度聚乙烯管穿插修复在线管道技术, 彻底解决了该城市地段供水泄露严重、水体输送污染、供水压力不足等问题。
案例2：博绥线800mm给水管线内衬修复工程。该项目位于辽宁省锦州市凌海市，该管线为自来水供水干线，规格为DNmm的钢筋混凝土管，全场5.6公里。经过非开挖内衬修复，彻底解决了管线漏损严重的问题，在业主规定的时间内顺利通水，得到了业主好评。
推广应用情况
该技术先后在全国20多个城镇推广应用，彻底解决了管网漏损难题，降低更换管线投资50%以上，减少了城市大面积开挖所造成的交通阻塞、环境破坏及管线二次污染，经济效益和社会效益显著。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号29 ）
持有单位：山东柯林瑞尔管道工程有限公司

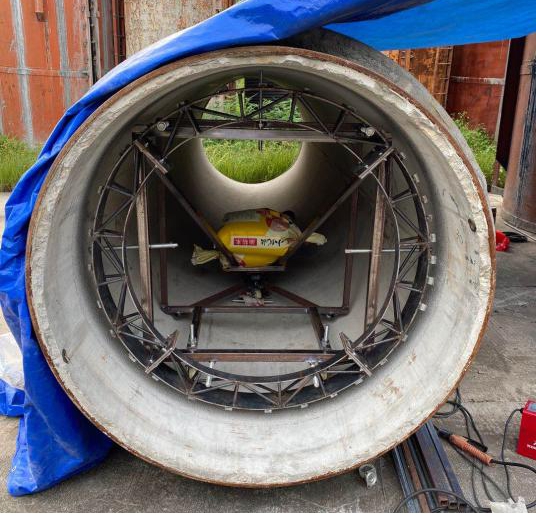

4 PCCP管内环向预应力CFRP加固技术
技术简介

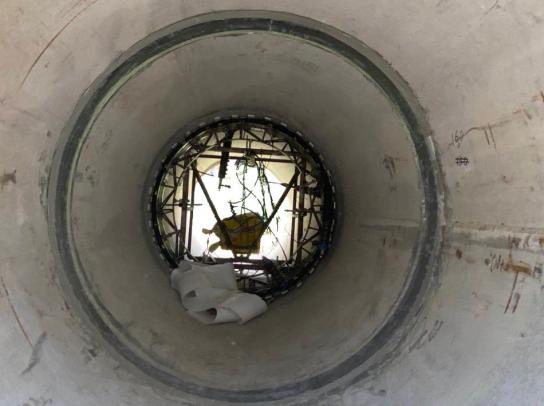

该技术采用环向预应力加固装置，为PCCP管内的碳纤维板材施加环向预应力，再利用高性能结构胶粘贴至PCCP管道内壁，加固PCCP管，实现PCCP管道结构安全性、抗裂性的恢复与提高。主要特点在于将预应力技术和碳纤维板材相结合，可以有效、主动的改善PCCP结构受力性能，既能利用碳纤维的高强度，又能有效抑制PCCP结构的变形和已有裂缝的发展。
主要性能指标
1.应用管内预应力碳纤维板加固PCCP后，相同断丝率、管内水压力作用下，管体宏观裂缝宽度可减小50%～80%，管道输水截面可达原管径的95%以上。
2.管内碳纤维板预应力达1000～1500 MPa，可显著分担PCCP管芯和预应力钢丝的内水压荷载，管道承压能力恢复至95%以上。
技术特色
1.适用范围：可应用于常规PCCP管道的加固，属于非开挖修复方法，尤其适用于埋深大、城区及地表有重要建筑物等开挖修复难度大或不具备开挖条件的情况。
2.技术特点：该技术主要特点在于运用轻质高强预应力碳纤维板材，实现管内环向预应力加固，可应对PCCP管早期断丝、预应力不足问题，可与传统粘贴加固方式结合运用，提高结构承载内水压力能力，预防PCCP结构裂缝扩展及爆管事故发生。设备采用拼装式、模块化设计，由组合式桁架钢圈、加压气管等组成，重量轻、工艺速度快，适用于应急抢险工程。
3.应用成本：运维成本低。
典型案例
案例1：稔平半岛供水工程。应用单位惠东稔平原水有限公司，该工程主要任务是从西枝江取水，经输水建筑物和加压泵站，将水送至虎坑水库，为沿海工业基地、平海发电厂、巽寮旅游开发区等需水对象供水，并兼顾补充沿线稔山、铁涌、平海和港口四镇综合用水。2018年该工程局部DN1800管段出现断丝，经加固后，目前运行良好。
案例2：菲律宾GNPD 1 (+1)×660MW燃煤机组工程。应用单位上海电力建设有限责任公司，该工程区域位于广东市花都区，技术主要应用于DN3200和DN2400的PCCP管道加固。经加固后，目前正常运行，未发生渗漏爆管等事故。
推广应用情况
该技术可在不开挖情况下有效修复破损PCCP管道，施工工艺简单，在应用过程中达到了良好的加固效果，可显著提升破损PCCP承载能力，经济可靠，具有明显的节水效益和社会效益，是一项值得推广应用的先进加固技术。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号30 ）
持有单位：水利部交通运输部国家能源局南京水利科学研究院
5“旋转气流法”管道非开挖修复再造技术
技术简介

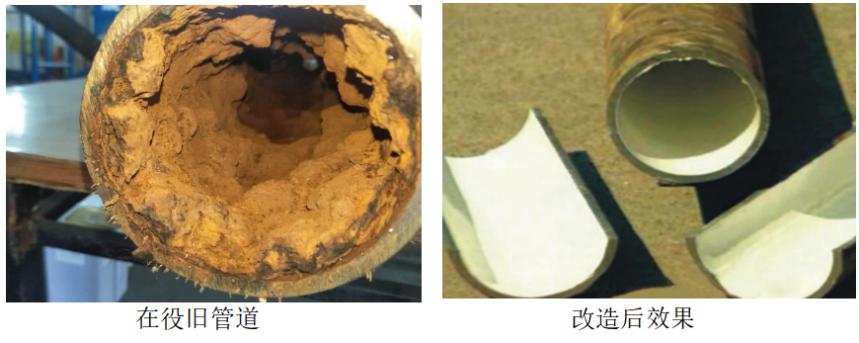

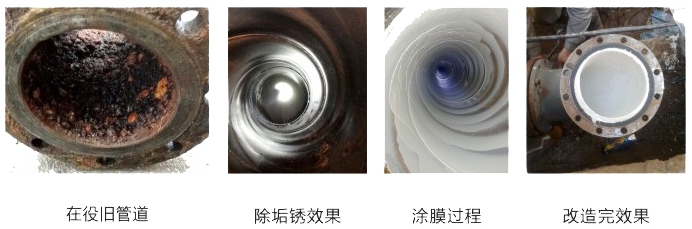

该技术利用空气动力学原理，采用物理方法，应用专用设备人为制造“龙卷风”——旋转气流，输入目标管道。以“旋风”为工具，利用其高速旋转前进的动力及无孔不入的特点，以非开挖的方式，完成对管道的除垢、除锈清洗，清洗后还可同时做内壁涂覆保护层，封堵渗漏、长效防腐。
主要性能指标
1.一次作业有效距离可达3000m以上。
2.清洗并涂膜保护管道，内壁除锈等级达到Sa2.5级以上。
3.饮用水领域，符合《生活饮用水输配水设备及防护材料的安全性评价标准》。
4.失水率降到了12%以下。
技术特色
1.适用范围：城市供水、供暖、燃气、消防，农业管输灌溉等各类材质管道；石油、化工、冶炼、电力等企业集输管道；大型设备如舰船、锅炉、消防塔等内置管道的不拆卸原位修复改造。
2.技术特点：“旋转气流法”是一项以“旋风气流”为工具，非开挖方式对在役管道修复改造的新技术，技术实施不受管道垂直、转弯、变径、分支、闸阀等复杂连接限制，改造成的复合管内壁形成0.2～2mm防腐及强化保护涂层，对管道内壁小渗漏点有效封堵并持久防腐保护管道。
3.应用成本：运维成本低。
典型案例
案例1：北京奥运村的饮用水达标工程。建设时间2004年～2007年，随改造随投入使用，管线修复改造1800多公里，总投资5.5亿元。当年若采用开挖更换技术，对建筑物破坏太大，对交通影响太大，对环境影响太大，且施工工期过长，难以在规定的期限内使水质达标。经过自来水、建筑、交通、工程等行业的专家评估，“旋转气流法”正式确定为奥运会水质达标工程的技术。目前管网运行近十余年，管线内壁防腐层无脱落、管壁无锈蚀、无泄露，同比其他城市同等规模供水，降低水流失15%以上。
案例2：上海市区供水管道修复再造工程（建设时间2019年）。运行情况及效果：此工程为上海市浦东区东高路680号城建置业基地内的DN100变径为DN150的铸铁地埋供水管道，管道内壁有原始水泥砂浆涂层，局部腐蚀结垢较严重并有多处大小漏点。采用“旋转气流法”管道清洗修复技术对老旧管道实施非开挖修复，不但对管道高效清洗，恢复流量实现节能降耗，还对管道内壁涂膜封堵小渗漏点形成铆固形态，长效防腐延长管道的使用寿命，更重要的是用食品级的涂料对管道内壁涂膜，保障了输送水质，使直饮水的目标可以实现。
推广应用情况
“旋转气流法”技术已在城乡供水、供暖、燃气、石油、化工、消防、核电等领域得到广泛应用，有效地解决了用户保障管网安全高效运行的各项难题。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号31 ）
持有单位：深圳市天德立科技有限公司
6管道漏损诊断无损雷达及低强度瞬变流检测技术
技术简介
该节水设备和技术包括：管道漏损快速诊断无损雷达设备及软件、基于瞬变流检测泄漏方法的低强度瞬变流激发器设备、水力监测实验系统及其实现故障辨识的方法等。其中前者通过识别管道泄漏过程中的“孔下回波”和“箭形回波”特征来辨识泄漏；后者利用瞬变水击的第一个压力波的衰减和畸变检测泄漏，解决输水系统泄漏检测精度不高、负压波信号容易被环境噪声掩盖、阀门迅速开关产生流量脉冲引发瞬变不可控等问题，简单有效，可靠性高。
主要性能指标

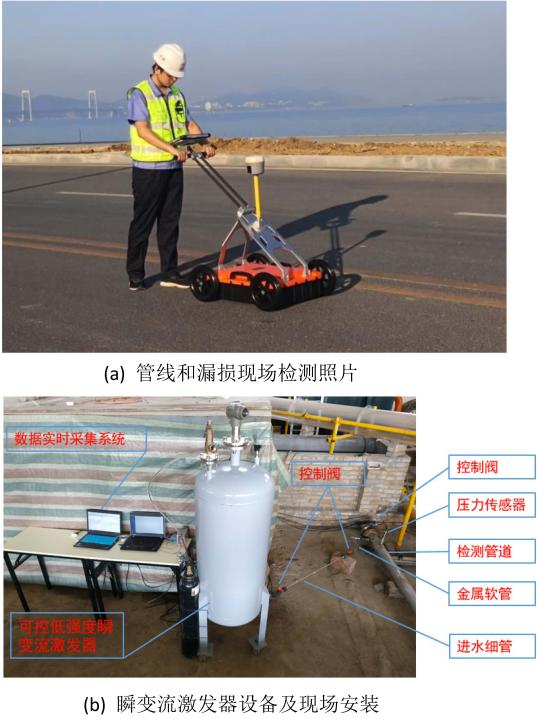

1.设备一管网漏损检测雷达可快速探测地下0～3m深度内的各种材质管线，同时结合雷达波图像辨识漏损位置，集成RTK精确定位后实时坐标跟踪采集，管道自动识别率95%，漏水位置识别正确率90%以上。
2.设备二激发器部件尺寸高度1m，激发器直径0.3m，细管直径8mm，在管网中激发的水击压力波最大压力值可控，为小于原管道管网压力的30%，再通过分析瞬变压力信号尤其是首相压力波的压力突变点对应的时刻和降低幅值解析泄漏。
技术特色
1.适用范围：适用于各大水司和输配水管道工程漏损管理，包括道路下方管线、空洞、漏水、裂缝等的综合检测和风险评估。

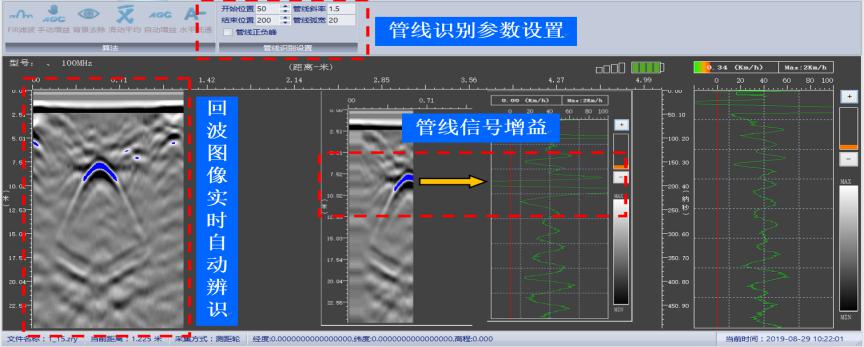

2.技术特点：管道漏损快速诊断无损雷达设备及识别算法，设备由天线（400MHz）、发射机、接收机和主控单元等组成，检测通过识别管道泄漏过程中的“孔下回波”和“箭形回波”特征来辨识泄漏；低强度瞬变流激发器设备及瞬变检测技术，激发产生的流量变化对管道本身影响小，仅需测四个关键参数，再结合瞬变水击的第一个压力波的衰减和畸变检测泄漏。
3.应用成本：运维成本低。
典型案例

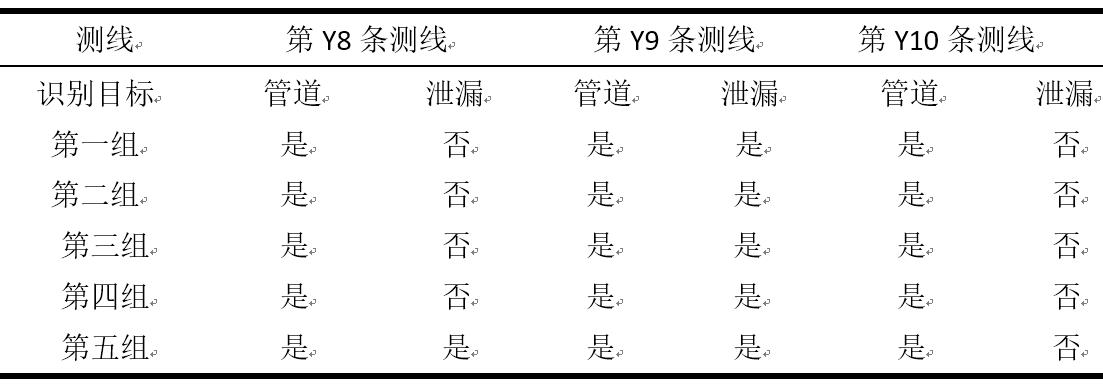

案例1：应用该技术设备开展了实际埋深金属管道漏水的试验检测，五组泄漏试验的识别结果如下表所示。总体来看，管道自动识别率100%，通过选择合理的测线能有效识别泄漏位置，定位精度满意。
案例2：已在北京、长沙、广州、哈尔滨、大连等地开展了供水管网漏损的定位作业，地下管线检出率95%以上，且成功找出十余个漏水点，提高了管网漏损检测的成功率和效率。
推广应用情况
已在水司推广应用。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号32）
持有单位：中国水利水电科学研究院
7城市供水管网病害诊断及精准定位技术
技术简介

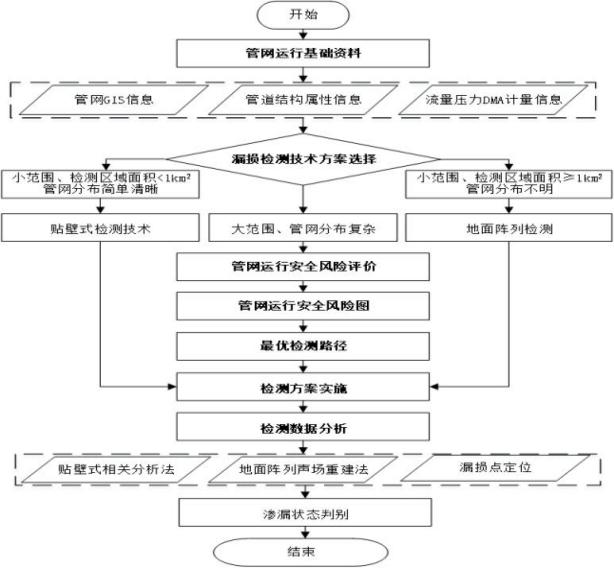

供水管网病害诊断技术采用AHP多指标模型和MC因素分析方法，建立管线结构风险评估模型，分别构建目标层、因素层、指标层以及其评分项目和评估等级。供水管网在线监测技术采用分布式浅埋无线传感网络技术，在管道结构、接口位置布设无线倾角仪和分布缠绕式光纤、浅埋式无线传感系统等，并建立无线信号传输试验井，可以实时监测实际的运行管道应力、应变和变形以及管道周边土壤温湿度。网病害精准定位技术根据管网区域风险评估模型，采用基于深度优先搜索的网格化搜索路径法优化检测线路，同时结合管网漏损声学检测技术。
主要性能指标
1.评估准确率：利用历史病害样本的验证实验证明该技术准确度达到87%。
2.以上海市虹口区为例，指导辖区开展供水管网运行泄漏检测及修复工作，历时半年，有效降低渗漏率约10%。
技术特色
1.适用范围：适用于各大中型城市市政管网的病害诊断，指导辖区开展供水管网运行泄漏检测及修复工作，有效降低渗漏率。
2.技术特点：基于深度优先搜索算法和全局因子对检测路径的优化，相较传统随机巡线检测的方案，单位检测面积事故覆盖率提高10倍。所建立的检测技术方案在实际应用中并不局限于单一管道，能够同时对多个管道并行或交叉的复杂地段进行检测，且更适合对大范围复杂的管网的检测，局部管网分布位置未知并不影响检测方案的实施，所有无论从检测精度、检测效率还是适用条件能力，都具有精度高、效率高及适应范围广的优越性。
3.应用成本：运维成本低。
典型案例
案例1：上海市虹口区示范应用。2016年10月～2017年4月期间, 结合研究成果在上海市虹口区(8个街道23.45km2，区域管径≥DN300mm以上247.8km管网系统)开展了管网系统运行安全风险评估,提供全区市政管网运行安全风险评估图。虹口供水管理所应用该成果指导辖区开展供水管网运行泄漏检测及修复工作,历时半年有效降低渗漏率约10%。
案例2：上海市全市9个城区示范应用。2016年10月～2018年4月期间,针对上海市全市9个城区约1.4万公里供水管网开展了管网运行安全风险评估研究及示范应用,提供了全市中心城区供水管网运行安全风险图。上海市供水调度监测中心应用该成果指导开展全市供水管网运行调度监测工作,通过该成果的实际应用对保障上海市全市供水管网运行安全具有重要的参考价值。
推广应用情况
该技术已在上海市供水系统（杨浦区、虹口区、宝山区、闸北区、普陀区、黄浦区、徐汇区、闵行区、浦东新区）开展了大规模示范应用，效果佳。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号33 ）
持有单位：同济大学/福水智联技术有限公司

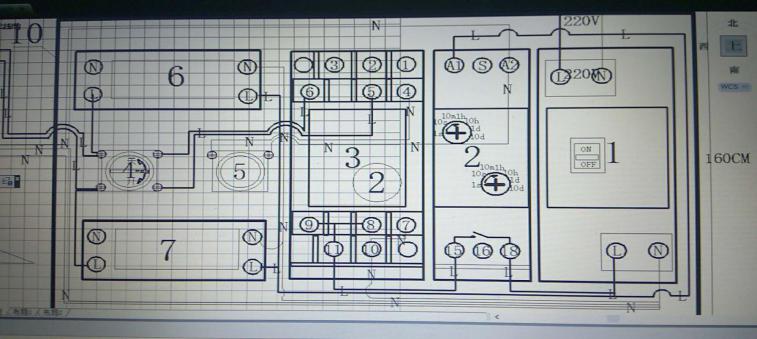

8昊太智能物联网智能防漏多功能阀门
技术简介
该产品做到用水可知化、自动防漏化、智能数据化。以传感器+物联网硬件执行装置+物联网+4G/5G，+App+PC，实现智慧城市自来水管网，智慧农业，智能家居。做到发现故障远程检测，自动防漏关闭开启功能，实现用水数据化，定位化，精准控水，实现用水管理大数据。智能消防彻底将火灾控制在冒烟燃点线。智控排污，防止偷排无水远程监控，远程关闭。
主要性能指标
采用物联网4G网络、LTE-A系统预编码、LORA低功耗无线广域网、GPRS通信等技术。产品符合国家、行业相关产品标准。
技术特色
1.适用范围：适用于家庭、学校、酒店以及智慧城市、智能消防、智慧农业中的主管网上，代替传统阀门。
2.技术特点：产品分为物联网智能硬件，和物联网智能软件，全套系统除了知道感知用水情况，还可以实现用水量采集，定位，数据沉淀，可以按需求提供定制，如远程加热防冻，实现管道智能化管理。
3.应用成本：运维成本低。
典型案例
应急了几种漏水情况：家中无人，马桶漏水；荣成市产业园厂区厂房冬天车间水管冻裂，由于下班后无人，导致车间泡水，以及蹲便脚踩阀门损坏造成长达几小时跑水；荣成华悦新城太阳能用水装置跑水，水满后流到社区院里。智能物联网一旦发现跑水发生，立即通知用户用App智能手机关闭家中阀门，如用户未发现App报警，智能阀会在设定时间关闭。安装该产品可以培养节水习惯，杜绝了学校、家庭、企业、酒店等跑水漏水的发生。
推广应用情况
正在荣成规模推广，打造全省第一个实现全市智能节水用水的城市，并报山东省节水办全省推广。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号34 ）
持有单位：荣成市昊太智能设备有限公司

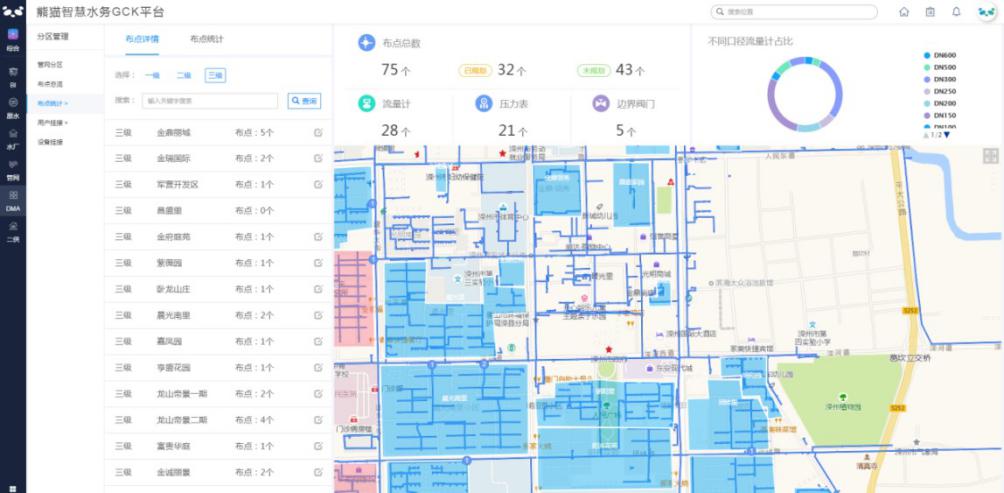

9基于分区计量的漏损监控技术
技术简介
基于GIS数据，快速分析区域边界与管网的切割点，配合水流方向、切断管段的管径材质等，形成布点方案。基于大数据分析，有效预测用水量并与实际情况对比，实现异常用水的快速发现与定位。通过将整个供水系统分为多个独立计量区域，使进入该区域的流量能够准确计量，配套对应的报警方案及策略，快速确认和检测爆管和漏损的存在。通过累计流量、真实漏损计算值、营销收费水量等数据,制定科学的漏损控制策略。
主要性能指标
支持不少于5000的在线使用人数；支持7×24h不间断运行；用户查询响应时间不超过2s。
技术特色
1.适用范围：可应用于有漏损控制或节水需求的水司、高校、企事业单位、节水服务公司等，智慧水务相关厂家可集成应用。
2.技术特点：基于GIS技术，实现科学分区；统一数据标准，支持多类设备数据接入；实时在线监控，异常智能识别；夜间最小流量分析，漏损快速定位；计量传递体系，用水精细化分析；水平衡分析，科学指导控漏。
3.应用成本：运维成本低。
典型案例

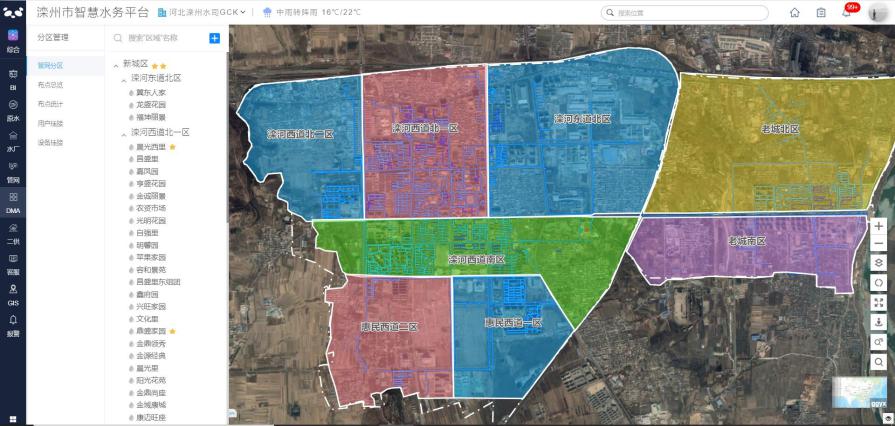

案例1：滦州市自来水公司应用。以表计相对完整的小区进行该技术的试点，通过分区计量管控软件，快速实现分区规划，辅助管网部门更好地开展检漏工作，通过大数据分析，及时了解漏损原因，实现漏损点快速定位，控漏及节水效果较好。项目实施后，整体漏损率从原有17%下降到12%，同时可加速爆管和新增漏损发现率，减少漏水时长。

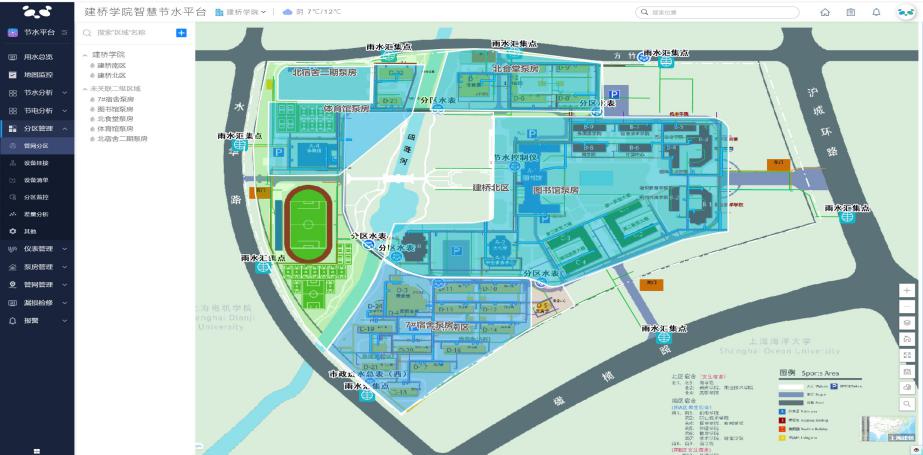

案例2：上海建桥学院应用。结合供水管网现状，采用分区计量漏损监控技术，配套检漏服务，快速发现漏点并处理，从而降低漏损率，结合节水器具、供水设备改造、节水宣传等，实现节水目标。项目实施后，通过实时监控，发现用水异常并处置，实现人均用水量下降，同时可摸清管网资产，辅助分区和管网巡查，降低管网事故发生。
推广应用情况
该技术已在滦州市自来水公司、苏州市相城供水有限公司、上海建桥学院等供水工程中应用。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号35 ）
持有单位：熊猫智慧水务有限公司

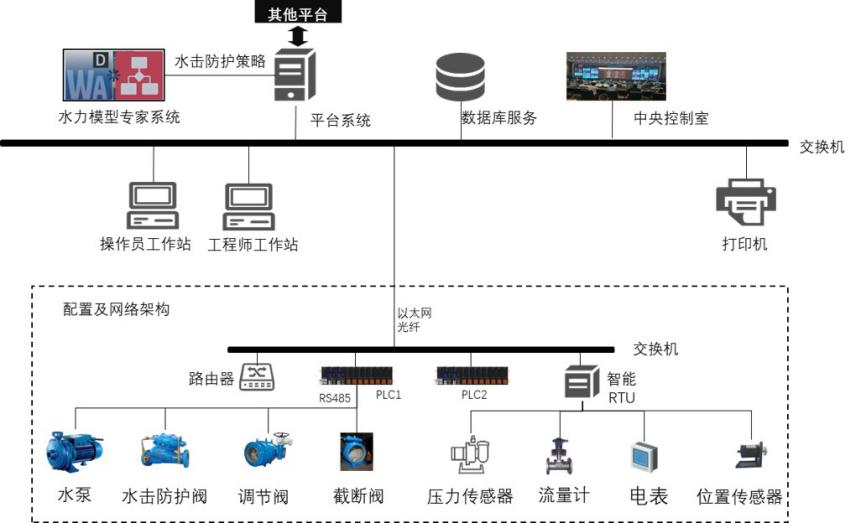

10管网爆管溯源与防护关键技术
技术简介
该技术通过稳态水力模型和迭代关键水力组件的瞬态水力模型，实现精确定位和爆管溯源分析，合理配置水击防护关键阀门和水力组件、优化调度策略，减少新增爆管频率和漏损。通过部件自身物理特性感知到环境变化，同时利用物理特性完成防护动作。水力实验室开展了水力组件性能的评估验证，标准实验口径的泵提升系统和重力流系统的水力模型仿真与实时监测数据的实验研究，为输配水工程水击防护和漏损控制提供技术支撑。
主要性能指标
1.管网新增爆管频率降低30%。
2.管网漏损率降低5%。
3.管网系统运行能耗降低 3%。
技术特色
1.适用范围：适用于长距离调水工程、城镇水务工程，农业灌溉、城乡供水一体化、工业给排水等工程的泵站、管线、管网系统。
2.技术特点：通过稳态水力模型实现漏损区域定位、瞬态水力模型实现精确定位和爆管溯源，合理配置水击防护阀门和水力组件、优化调度策略，减少新增爆管和漏损；自适应工况变化，通过部件物理特性感知到环境变化同时完成防护动作；智能RTU内置了控制策略专家库，发生断电、事故停机、爆管等应急工况时及时响应，缩短处理时间。
3.应用成本：运维成本低。
典型案例
案例1：衡阳水务集团应用。衡阳市华新区地势平坦，最大地势高差为22米，供水管网供水总面积为17km2，总管段长度为68公里，供水户数为47602户，日供水量10万吨，DN300以上管网总长68公里，用户量4.7万多户，年节水量约180万吨。应用该技术后，衡阳水务爆管次数降低35%，漏损率降低5%。

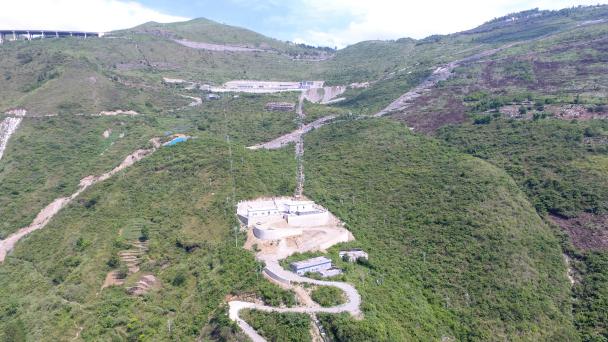

案例2：贵州晴隆县供水公司，四级泵站扬水，总扬程970m，日供水量3.15万吨，原来每年爆管次数约为120次，应用该技术方案后，四级泵站管线未发生过爆管，减少修复费用约120万元。
推广应用情况
该技术已在衡阳水务集团、郁江引水工程、山东三山岛金矿井底排水工程、贵州晴隆供水工程等项目中得到应用。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号36 ）
持有单位：湖南株洲南方阀门股份有限公司/株洲珠华智慧水务科技有限公司

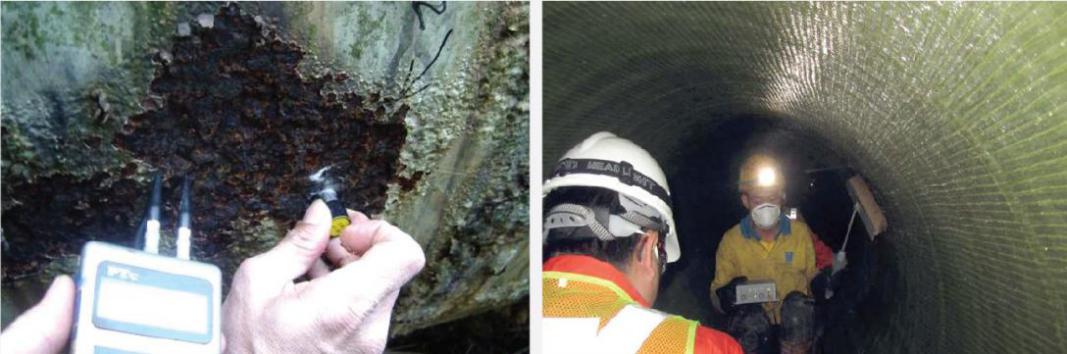

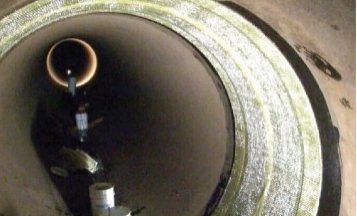

11管道漏损修复技术——特制复合纤维粘接法
技术简介

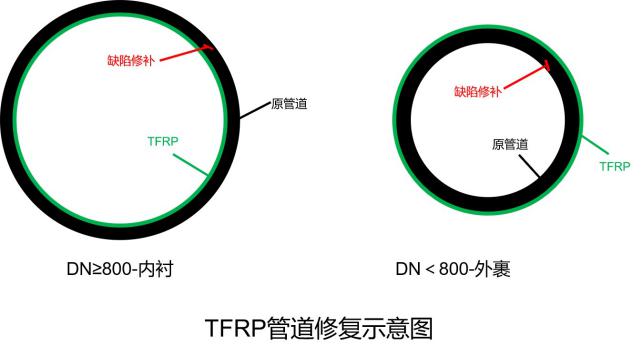

一种新型输水管道非开挖现场固化内衬修复技术（简称TFRP技术），由特制复合纤维布和专用树脂在管道外现场浸渍，送入待修复加固管道中，人工粘贴在管道内壁，在自然条件固化下形成高强度内衬板状复合材料，并同时与原管壁通过专用树脂粘结成一体，形成同步受力的结构加固工法。固化后的特制复合纤维板具有较高的抗拉强度。共同承受管道内的水压力、管道外的土压力及可能的管道变形，从而增加了管道的承载能力。
主要性能指标
根据GB50550-2011、GB/T3354-2005对TFRP纤维板的主向抗拉强度、最小延伸率、拉伸弹性模量等参数进行检测，还通过现场拉拔试验对TFRP纤维板的正拉粘接力进行检测，检测结果合格。
技术特色
1.适用范围：适用于管材为钢、混凝土、玻璃钢、塑料、铸铁管、PCCP管、玻璃管等新型材料的供水管道裂缝，渗水等病害的修复等，可用于管道结构性修复、半结构性修复与管壁结构的局部加固。
2.技术特点：特制复合纤维粘接法是一种输水管道非开挖现场固化加固管壁兼内衬的方法，能够有效提升管道的运输能力及承压能力，特别适合压力管道的修复加固；特制复合纤维布施工时柔韧，可随意裁剪、弯曲缠绕，简单地粘贴在各种形状的结构表面，固化后变为硬板状材；专用树脂可在水中固化，与原结构表面具有很强的渗透结合能力，使内衬加固材料与原管道共同工作变形协调；特制复合纤维材料厚度只有几毫米，对于过水断面来说无损失，且表面光滑系数0.009。
3.应用成本：运维成本低，在供水管道环境下，理论工作寿命50年以上。
典型案例
案例1：东江供水主管道-香港段工程。工程地点位于东江供水主管道沿铁路30公里及沿香港粉锦公路11公里段，区域特点供水管道位于车行道下方以及私人高尔夫球场，车行道交通路较大，不便于进行开挖修修复，使用TFRP粘接法对DN1200至DN2400钢管进行修复，修复规模总长度41公里。使用TFRP粘接法修复后，不仅解决了管道锈蚀、漏损，还延长了管道寿命。
案例2：穿越香港狮子山隧道的供水管道工程。工程地点位于香港狮子山隧道穿过狮子山以南的九龙坳，连接沙田区及九龙，是九龙与新界东部的主要隧道之一，区域特点供水管道位于车行道的下方，不便于进行开挖修复。使用TFRP粘接法对DN1200至DN1500钢管进行非开挖修复，修复规模总长度7.5公里，在之后的检查中运行情况良好。
推广应用情况
在香港地区使用TFRP粘接法，已经完成60余项工程，共计数百公里的供水管道。例如：香港大堡头供水管道、荃湾供水管道、福田供水管道、九龙水库管道、九龙坑附件管道等。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号37 ）
持有单位：上海久坚加固科技股份有限公司

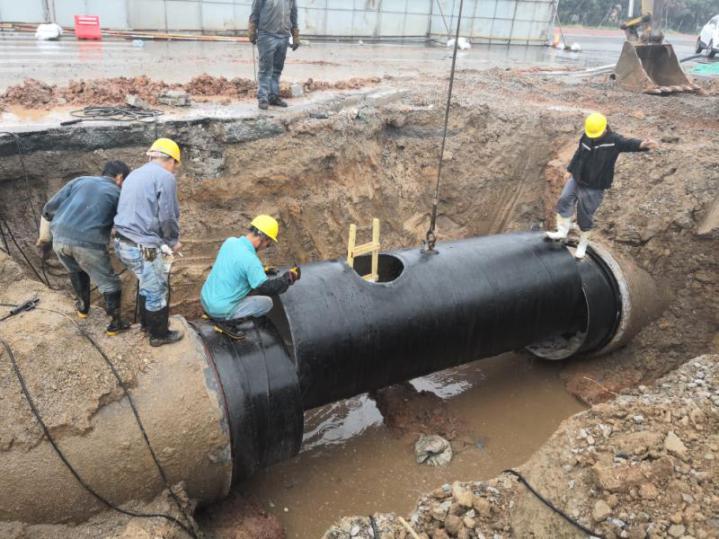

12大口径预应力混凝土供水管道抢修技术
技术简介
该技术由承插式管道更换用伸缩装置和简易管道修复管两种技术组成。相比较原有的管道，不会发生渗漏现象，降低管道渗漏率，达到节水效果。承插式管道更换用伸缩装置用于管道损坏、更换工作，简易管道修复管用于管道损坏处的快速修复，有效解决了现有维修方式停水时间长的问题。
主要性能指标
通过使用符合国家标准的钢管对损坏的三阶段预应力砼管进行更换，钢管技术指标符合国标GB/T9711标准，通过合格的焊接提前制作承插式管道，使新管与旧管的对接工作变得更加简便。同时，通过管道的替换，降低管道运行整体渗漏率，减少了维修处管道再次漏水的可能性，达到节水的效果。
技术特色
1.适用范围：适用于大口径预应力混凝土供水管道修复，使新管与旧管的对接工作变得更加简便、省时省力，提高管道更换修补的工作效率。
2.技术特点：该技术由承插式管道更换装置和简易管道修复管两种技术组成，使维修的大部分工作工厂化、集成化，有效解决了现有维修方式停水时间长的问题；相比原有的管道，不会发生渗漏现象，降低管道渗漏率，达到了节水的效果；承插式管道更换装置用于管道损坏、更换工作；简易管道修复管用于管道损坏处的快速修复。
3.应用成本：运维成本低。
典型案例
案例1：日照市奎山南工业区三期管道抢修工程。该管道工程位于日照开发区，所对应的用户为森博浆纸，该管道管材为PCCP, 管径为1400mm, 供水量每天十万方。管道被穿越机械打穿，漏水严重，但森博浆纸的生产用水当时无法停水, 只好等到设备大修时停水实施抢修，用了不足48小时便恢复了供水。
案例2：日照市岚山园区银山二路改迁岚山管道工程。用户主要是山东钢铁、日照钢铁，由于新建银山二路与岚山一、二、三期交叉，需要改迁，要满足用户需水的前提下，快速改迁。因为在改迁过程中使供水由双管并行变成单管供水。为此采用该技术，使改迁24小时完成用水切换。
推广应用情况
该技术被日照市兴源水务等十余家公司应用于实际的抢修中。保障了工程质量，产生了良好的社会和经济效益。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号38 ）
持有单位：日照市三联调水有限公司

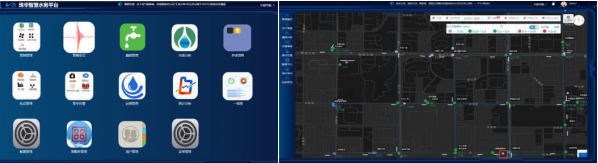

13基于物联网的分布式管网漏损监测与智能监测系统
技术简介

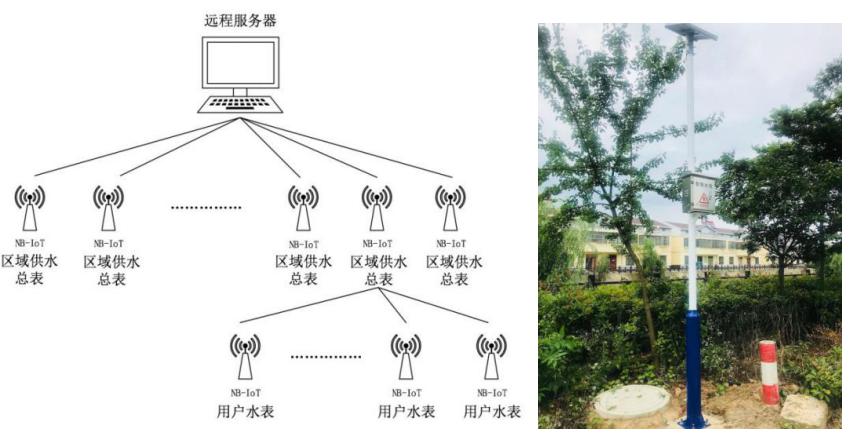

该系统通过具有NB通信功能的无线流量计终端设备和压力计终端设备采集供水管网数据，将所有数据通过无线通信技术发送到云服务器，并通过Web网页进行管网状态显示。在云服务平台上，对所采集的供水管网压力及流量大数据，采用ARIMA时间序列分析法等人工智能算法建立管网损耗模型，实时监测并分析管网损耗状态，并智能诊断出疑似损耗节点/管段。
主要性能指标
1.系统相关产品符合《饮用水冷水水表安全规则》（CJ 266-2008）。
2.以日供水5000m3、漏损率30%的水厂为例，应用此系统后预计可降低漏损率至5%。
技术特色
1.适用范围：适用于于自来水厂管网日常管理及漏损检测，特别是管网分散，维护难度大，漏损率高的农村饮水安全工程单位或乡镇自来水厂。
2.技术特点：具有窄带物联网通信功能的智能终端定时向远程服务器发送数据，远程服务器进行模型预测和计算分析，识别管网异常，向区域自来水管理者发出报警，可快速找出管道漏损并报警，降低水损。
3.应用成本：运维成本低。
典型案例
案例1：全椒县富安自来水厂应用。水厂位于六镇镇，供水区域主管网280km长，分布于人口较为分散的县城周边及乡村，管网漏损检测及维护难度大，之前漏损率在35%左右，水厂能耗大且水损大。引入该技术后，在供水管网关键节点安装物联网监测设备，配套云平台信息化系统，通过大数据采集，建立管网流量、压力数据模型，系统及时向管理者发出漏损报警，及时维修，保障了供水安全。
案例2：全椒县马厂华业自来水厂应用。水厂位于马厂镇，部分管网老化严重，且分布于丘陵地带，管网漏损检测难度大，过去一直采用人工巡查管网的方式进行供水管网管理，时效性差，漏损率较高。目前在供水管网关键节点安装流量监测设备，配套云平台信息化系统，通过智慧水务信息化系统的建设，节水效果显著。
推广应用情况
已在安徽省部分农村饮水安全工程单位和乡镇自来水厂推广应用，智能监测系统运行稳定可靠，业主反馈良好。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号39 ）
持有单位：滁州市智慧水务科技有限公司
14供水管网系统智能化管理——监管控节水云平台
技术简介
该平台系统涵盖了从取水、用水、排水的智能化监测、管理、控制——包含“供用水的实时监控”、“供用水综合智能化管理”、“供用水应急指挥与调度”、“实时水量平衡分析”、“供水水压智能调控”、“供水管网漏损分析”、“供用水预警报警”、“终端用水指标管控”等各用水单元的有效管理和控制；使供用水管理实现了可视化、信息化、智能化的智慧管理，实现了安全稳定的供水，减少和避免了管网的漏损，同时提高了供用水的预警及应急管理能力，达到科学智慧运营管理水务和节水的目的。
主要性能指标
1.平台具有数据监测、分析、管理、控制功能。
2.数据采集速率100ms/次。
3.实时/历史数据库的处理能力达到10万点/s以上吞吐量。
4.历史数据库的存储压缩比达到30:1以上，历史数据保存期限不小于10年。
技术特色
1.适用范围：医院、学校、机关单位、自来水公司等供水管网的智慧管理。
2.技术特点：在同一平台上同时实现对供水、用水系统的实时监测、管控和智能化管理；对水量平衡监测和分析、供水水压平衡的智能调控、管网漏损分析和定位、管网系统异常和故障的预警报警；并对终端用水指标的进行有效管控，实现用水精细化管理。
3.应用成本：运维成本低。
典型案例

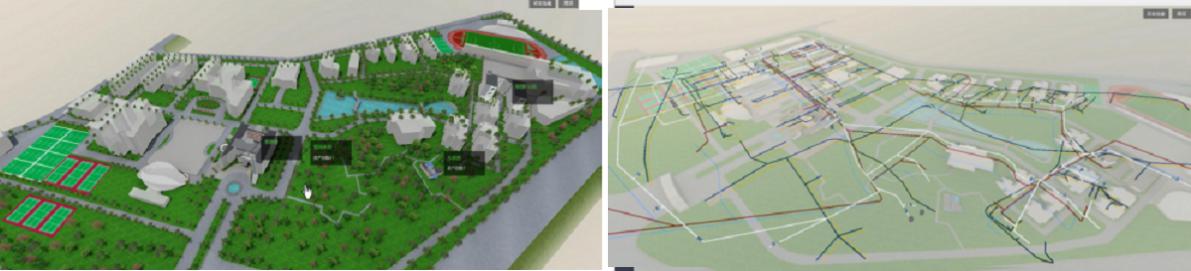

案例1：深职院供水管网智慧监管控平台建设。项目建设自2018年1月至2018年5月。建设内容包括：接入原有42块二级智能水表；新增一级超声波流量计2台、二级超声波流量计6台、DMA分区区域智能远传水表12台、工地用水、中央空调补水等二三级计量水表15台等；在西校区水泵房出水端及末端安装了4台压力传感器；在东校区的公共区域及宿舍区域主供水管道上安装两个伺服压力调节阀。项目实现了分区域的供水压力智能调控，实现了两校区供水管网的3D可视化管理，减少和避免了管网漏损，达到了智慧管理水务和节水的目的。
案例2：深圳技师学院EMC节水改造项目。项目建设自2019年4月至2019年6月。技师学院供水管网智慧监管控平台实现了以下功能：DMA分区管理、实时水量平衡分析、水压调控管理、管网漏损分析和定位、用水定额管理、管网故障预警报警、用水信息统计分析及报表、用水地理信息管理、供水设备管理、供用水运营维护管理、环境指标显示等，使学校的供水管网系统达到了节水的智能化管理。
推广应用情况
已应用于重庆水利大厦、广东省科协技术协会、都江堰管理局，以及多所高校。
信息来源：国家成熟适用节水技术推广目录（2019年）（序号40 ）
